§ 5. Судебно-экспертная фотография

Как уже отмечалось, содержание судебно-экспертной фотографии составляют в основном исследовательские методы. Они применяются преимущественно в лабораторных условиях, в том числе и при производстве криминалистических экспертиз.

В зависимости от особенностей объекта и задач, стоящих перед исследователем, различают следующие виды судебно-экспертной фотографии:

1) выявление и исследование деталей и признаков, которые по своей величине недоступны обычному зрению (например, микроскопически малого рельефа в следах, возникших на пуле при выстреле, в следах, оставленных орудием преступления);

2) выявление и исследование в объектах различий, невидимых невооруженным глазом (например, анализ подделки в документе, прочтение залитых или угасших текстов, выявление копоти выстрела).

Для выполнения указанных задач используют следующие методы: а) фотосъемку с непосредственным увеличением, б), фотографическое изменение контрастов, в) фотосъемку в невидимых лучах.

Фотосъемка с непосредственным увеличением позволяет получить увеличенное изображение объекта при его фотографировании.

Различают два способа такой съемки: макро- и микрофотосъемку. Предпринималось немало попыток разграничить эти понятия и дать оп ределение каждому из них. Наиболее удачным представляется следую щее. •

При макрофотосъемке изображение объекта в натуральную величину или с некоторым увеличением проецируется на негатив с помощью объектива фотоаппарата или специального короткофокусного микрофотообъектива¹. Она осуществляется обычными фотоаппаратами, имеющими двойное или тройное растяжение меха, т.

¹ Термином "макрофотосъемка" в специальной литературе обозначают съемки в масштабе от 1:5 до 20:1, 30:1, т. е. от 5-кратного уменьшения до 20–30-кратного непосредственного увеличения объекта.

§ 5. Судебно-экспертная фотография

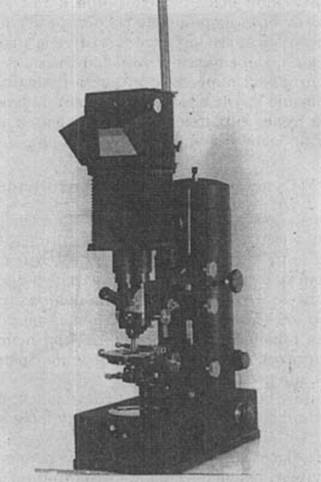

Рис. 16. Универсальная установка для микрофотографирования.

При микрофотосъемке изображение объекта образуется оптической системой микроскопа. Существует ряд моделей микрофотоустано-вок, в которых микроскоп и фотографическая часть составляют одно целое. К их числу относится универсальная установка ФМН-2 (рис. 16).

Наряду с установками есть и различные микрофотонасадки: МФН-2, МФН-5 и др., которые с помощью переходных колец можно укрепить на тубусе любого микроскопа. Такие насадки очень удобны, так как позволяют наблюдать через особый окуляр изображение, видимое в микроскоп, ив любой момент фотографировать его. Имеются фотонасадки, предназначенные для бинокулярных стереоскопических микроскопов (МФН-5). С их помощью получают стереоскопическое изображение объекта.

Фотосъемка при микрофотографировании производится либо на кино(фото)пленку, либо на пластинки, что зависит от конструкции установки или насадки. Фотоматериалы подбирают высокочувствительные с большой разрешающей способностью.

Важное значение при микрофотосъемке имеет освещение объектов. Прозрачные объекты фотографируются на просвет, а непрозрачные – как правило, в отраженных лучах. В зависимости от характера объекта и целей съемки освещение может быть вертикальным (съемка пересекающихся штрихов) или косопадающим (съемка трасс в следах). Окрашен-

Глава 12. Криминалистическая фотография

Рис.

ные объекты для повышения контраста снимаются со светофильтрами (рис. 17).

Выбор увеличения, как и при визуальном микрокопировании, зависит от характера объекта и целей исследования. Следы пальцев рук, оттиски печати и штампа, тексты, отпечатанные на пишущей машинке, фотографируют с увеличением в 4–5 раз. Следы на пулях и гильзах, следы разреза (разруба) и тому подобные – при. увеличении в 10–20– 30 раз, а, волокна бумаги, картона, ткани, микроскопически малые включения (в пыли, в краске) – в 200–400 рзз.

Микрофотосъемка может проводиться в- невидимых лучах спектра (ультрафиолетовых, инфракрасйых). Для этих целей существуют специальные микроскопы: МУФ-3 (микроскоп ультрафиолетовый 3-я модель); МИК-1 (микроскоп для инфракрасной фотографии).

Фотографические методы изменения контрастов. Различают два вида контрастов: яркостный и цветовой. Под яркостным понимают различие объектов, одинаковых по цвету, но различающихся по его густоте (один светлее, другой темнее).

Разновидностью яркостного является теневой контраст, основанный на выявлении неровностей рельефа поверхности в результате их освещения. К выявлению теневого контраста при криминалистических ис-

§ 5. Судебно-экспертная фотография

Рис. 18. Фотосъемка трасс в следе разруба в косопадающем свете.

следованиях прибегают для того, чтобы прочесть вдавленный текст, установить подчистку в документе, изучить микроскопический рельеф поверхности следа. Усиление теневого контраста позволяет правильнее передать форму предмета или отдельных его деталей, дать представление о материале поверхности (фактуре). Что&ы выявить неровности поверхности объекта, его освещают направленными лучами, падающими под острым углом к фотографируемой поверхности (косопадающий свет).

Предположим, для отождествления необходимо сфотографировать рельеф в следе разруба, оставленного топором на деревянной поверхности.

В иных случаях выявление теневого контраста не зависит от направленности косопадающего света, например, при беспорядочной взъе-рошенности волокон бумаги, возникшей при подчистке текста.

Глава 12. Криминалистическая фотография

При выявлении вдавленного текста косопадающий свет, направленный только в одну сторону, не принесет желаемого результата, так как штрихи букв (или цифр) располагаются в различных направлениях. Поэтому в процессе фотографирования такого объекта свет должен падать так, чтобы тени отбрасывали все неровности. Хорошие результаты могут быть получены с помощью осветителя, состоящего из точечного источника света (низковольтная лампа с короткой нитью) и конденсора, позволяющего изменять и направлять пучок света.

К усилению яркостного контраста прибегают также при исследовании слабовидимых текстов (поблекших, удаленных). Это усиление может быть достигнуто: а) при самом фотографировании; б) при'обработке фотоматериалов; в) в процессе печати фотоизображений. Целью всех перечисленных способов является усиление яркости одних деталей и ослабление яркости других с тем, чтобы они больше отличались друг от друга.

Для усиления яркостных контрастов в процессе фотосъемки прибегают к достаточно сильному освещению и используют фотографические материалы с большей степенью контрастности. К контрастным, особо и сверхконтрастным фотоматериалам относятся репродукционные штриховые и полутоновые пластинки и пленки, диапозитивные пластинки и позитивные кино(фото)пленки, фототехнические пленки.

Не довольствуясь усилением яркостного контраста только за счет выбора фотоматериалов, иногда прибегают к обработке самих материалов (главным образом при проявлении). Для этой цели могут быть использованы специальные контрастно работающие проявители. В других случаях проявленные в обычных условиях негативы подвергаются дополнительной химической обработке.

При изготовлении фотоотпечатков яркостный контраст может быть увеличен несколькими путями. Наиболее простой – применение особо или сверхконтрастного позитивного фотоматериала. Другим способом является печать с нескольких совмещенных негативных изображений объекта. Названный метод разработан до революции русским кримина листом Е. Ф. Буринским. Сущность его заключается в суммировании фотоэмульсионных слоев –- негативных или позитивных. При фотосъем ке получают несколько негативов одного объекта, а затем, совместив их с большой точностью, – усиление слабых контрастов. Для указан ных целей Е: Ф. Буринский совмещал эмульсионные слои, снимая их с негативов, что чрезвычайно сложно. В последующем были предложе ны менее трудоемкие способы сложения. В настоящее время для этого производят снимки на фотопленках. Накладывая их друг на друга, до биваются совмещения фотоизображений, а затем печатают проекцион ным способом. •

Яркостный контраст может быть увеличен и методом контратипи-рования. Для этого с полученного негатива печатают позитив на* пленке или диапозитивных пластинках. Затем с позитива печатают негативное изображение, с; негативного – вновь позитивное, и так до 4–5 раз, пока,на негативе не достигнуто желаемого усиления контрастов. С окончательного негатива производят печать на контрастную фотобумагу.

§ 5. Судебно-экспертная фотография

К усилению цветового контраста прибегают в случаях, когда: а) необходимо различить объекты исследования, имеющие один цвет, но разные оттенки; б) объекты различаются по цвету, но при обычном фотографировании этого не усматривается; в) цвет одного объекта маскирует изображение другого.

Усиление контраста достигается цветоделением или цветоразличе-нием.

В судебно-экспертной фотографии цветоделение применяется в отношении различных объектов. При исследовании документов оно позволяет устанавливать дописки и исправления, выполненные красителем, отличным от красителя основного текста, и прочесть залитые и зачеркнутые тексты (рис, 19).

Рис. 19. Цветоделительная фотосъемка документа с использованием инфракрасных лучей: вверху – документ, залитый тушью, снимок в видимом свете; внизу – тот же документ, сфотографированный в инфракрасных лучах.

Цветоделение дает возможность выявить следы крови и иных веществ на, одежде и других объектах. С его помощью могут быть установлены следы близкого выстрела (опаление, копоть, порошинки), неразличимые в обычных условиях.

Глава 12. Криминалистическая фотография

При цветоделительной фотосъемке один какой-либо цвет выделяется за счет удаления (гашения) всех остальных. При цветоразличитель-ной стремятся получить на фотоснимке передачу всех цветовых градаций объекта в виде различных участков почернения. Например, на ткани красного цвета имеются красные следы крови. При осмотре и фиксации в белом свете различие в оттенке следов почти не наблюдается. Однако если исследовать объект в красных лучах, то удается установить различие между,следами и фоном. Другой пример: на пожелтевшей бумаге имеется выцветший текст, выполненный синими чернилами. Фотографируя объект в желтых или синих лучах, наблюдают усиление цветового контраста. В зоне желтых лучей штрихи будут представляться более темными на светлом фоне, а в зоне синих лучей фон будет казаться более темным, чем штрихи. В обоих случаях достигается главная цель – увеличение цветового контраста.

Чтобы получить изображение объекта в определенной зоне спектра, используют светофильтры. Светофильтром называется окрашенная среда, избирательно поглощающая свет, т. е. пропускающая лучи определенной длины волны. Они могут быть твердыми, жидкими и газообразными. В судёбно-экспертной фотографии чаще всего применяются твердые фильтры – стеклянные, выпускаемые промышленностью в виде наборов (называемых каталогом цветного стекла), включающих более ста различных фильтров.

При цветоделительной съемке светофильтр обычно ставят перед объективом фотоаппарата, а объект освещают достаточно сильным белым светом. В соответствии с заданной при изготовлении характеристикой светофильтр пропускает лучи определенной зоны, задерживая все остальные. Таким образом на фотоматериале возникает изображение объекта в лучах определенной зоны спектра.

Немалую роль при этом играет выбор светочувствительных фотоматериалов (пластинок пленок). Их подбирают с таким расчетом, чтобы они были чувствительны (сенсибилизированы) к свету, пропускаемому светофильтром.

Существует общее правило, по которому подбирают светофильтр: для усиления цветового контраста берут светофильтр того же цвета, что и основной объект (пятно, штрих красителя и т. д.) или светофильтр дополнительного цвета¹ к цвету фона.

Светофильтры подбираются либо опытным путем, либо расчетно-теоретическим: с помощью специальных приборов – спектрофотометров измеряют отражательную способность объекта в различных зонах спектра. Ориентируясь на полученные данные – коэффициенты отражения, выбирают наилучшее сочетание светофильтра и фотослоя. Например, следы крови на красном фоне хорошо будут различимы при съемке на панхроматических материалах с красными светофильтрами (КС-4, КС-5).

¹ Дополнительными называются цвета, дающие при оптическом смешивании с основными белый цвет. Основные цвета: синий, зеленый, красный. Для каждого основного цвета сочетание двух других основных цветов является дополнительным (они образуют цвета: голубой, пурпурный, желтый).

§ 5. Судебно-экспертная фотография

Отметим, что в экспертной практике нередко приходится решать задачу одновременного усиления нескольких контрастов. Для успешной передачи всей гаммы объекта (цветоразличение) применяется цветная фотография. Для этого могут быть использованы цветографические материалы (для негативно-позитивного процесса) или обращаемые фотопленки. При использовании обращаемой пленки позитивное изображение получают прямо на ней (слайды). Иногда процесс обращения осуществляется в самом аппарате (фотоаппараты класса "Полароид").

Цветные снимки наклеивают на таблицы. Слайды изучают по изображению на экране.

Фотосъемка в невидимых лучах спектра (инфракрасных, ультрафиолетовых, рентгеновских, разноактивных) широко распространена в судебной фотографии. Она позволяет выявлять и фиксировать особенности объектов, которые не уДается различать при исследовании в видимой зоне спектра (рис. 20).

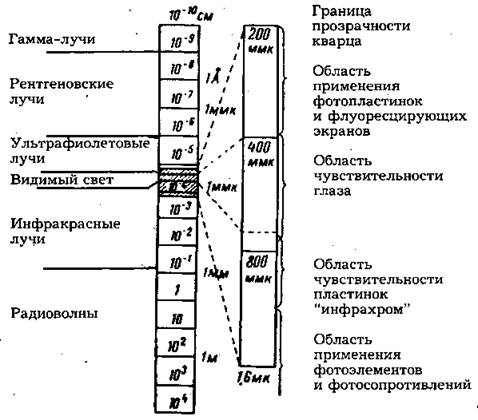

Рис. 20. Электромагнитный спектр.

Фотосъемка в инфракрасных лучах осуществляется с помощью обычных фотоаппаратов и объективов. Объект освещают светом ламп накаливания (200, 300, 500 ватт), в спектре которых много инфракрасных лучей. Перед объективом помещают плотный красный или инфракрасный светофильтр. Специальные инфрахроматические фотоматериалы, которые при этом используют, чувствительны к инфракрасным лучам. На них указывается длина волны инфракрасных лучей, к которым они чувствительны в наибольшей степени (например, "Инфра-760"). Из кино-

Глава 12, Криминалистическая фотография

пленок (фотопленок) для фотографирования в инфракрасных лучах применяются пленки типа "инфра-рапид" и "инфра-маска".

Так как инфракрасные лучи являются длинноволновыми, то резкое изображение, построенное объективом, будет лежать от него немного дальше, чем изображение в видимых лучах. Поэтому после фокусировки в видимых лучах увеличивают растяжение меха (на 2–3 мм) и значительно диафрагмируют объектив (рис. 19).

Изображение, наблюдаемое в инфракрасных лучах с помощью электронно-оптического преобразователя¹, также может быть сфотографировано. Ввиду того, что на экране электронно-оптического преобразователя создается видимое изображение, оно может быть сфотографировано на обычных фотоматериалах.

Фотосъемка в ультрафиолетовых лучах. К данному виду относится съемка люминесценции; вызванной ультрафиолетовыми лучами, и съемка в отраженных ультрафиолетовых лучах.

В первом случае ультрафиолетовые лучи возбуждают видимую люминесценцию. Источниками ультрафиолетового света являются ртут-но-кварцевые лампы. Фотосъемка люминесценции может проводиться с помощью любого фотоаппарата, снабженного обычной (стеклянной) оптикой. Для того чтобы полностью задержать ультрафиолетовые лучи, отражаемые люминесцирующим объектом, перед объективом помещают желтый светофильтр. Фотосъемку производят на обычных фотоматериалах, которые подбирают, ориентируясь на цвет люминесценции (рис.21).

• При съемке в отраженных ультрафиолетовых лучах используют кварцевую оптику, которая пропускает ультрафиолетовые лучи. Перед объективом фотоаппарата ставят светофильтры, пропускающие ультрафиолетовые лучи и поглощающие все остальные (УФС-2, УФС-3).

После наводки на резкость в видимом свете вносят некоторую поправку, уменьшая отстояние негативного фотослоя от объектива. Съемку проводят на любых фотоматериалах, так как все они высокочувствительны к ультрафиолету.

Фотосъемка в ультрафиолетовых лучах применяется для восстановления вытравленных, выцветших и смытых текстов, для прочтения тайнописи и других целей.

При съемке в рентгеновских лучах объект помещается под источником рентгеновского излучения – на кассете, в которой находится специальная рентгеновская пленка – "X" или "XX", а также на пленки "РФ-1" и пленки "Флюэрапид". Вместо кассеты можно использовать конверт из черной плотной бумаги.

Пропуская через объект рентгеновские лучи, в пленке создают скрытое изображение просвеченного объекта. Обрабатывают ее обычным способом (проявление, фиксирование, промывка). Подобным образом производят съемку и в радиоактивных лучах (бетта- и гамма-лучи). Кроме изложенного контактного способа рентгенографирования используют также и фотосъемку изображения, полученного с помощью рентгеновских лучей и наблюдаемого на экране криптоскопа.

¹ Об электронно-оптическом преобразователе см. гл. 14.

§ 6. Процессуальное оформление криминалистической фотографии

Рис. 21. Фотосъемка люминесценции: вверху – документ, сфотографированный в обычных лучах, внизу – этот же документ при освещении ультрафиолетовыми лучами.
