2. ДЕТАЛИ, МЕХАНИЗМЫ И ПРИСПОСОБЛЕНИЯ ПИСТОЛЕТА-ПУЛЕМЕТА

Пистолет-пулемет состоит из следующих основных механизмов, деталей и приспособлений: ствола со ствольной коробкой, затвора, ударно-спускового механизма, возвратного механизма, предохранителя-переводчика, крышки ствольной коробки, прицельных приспособлений, пистолетной рукоятки, откидывающегося приклада (рис.

Рис. 5. Основные механизмы, детали и приспособления пистолета-пулемета «Кедр»: 1 —ударно-спусковой механизм;

2 — ствольная коробка; 3 — ствол; 4 — предохранитель-переводчик; 5 — возвратный механизм; б — крышка ствольной коробки;

7 — затвор; 8 — приклад; 9 — пистолетная рукоятка

Рис. 6. Пистолет-пулемет в боевом положении: 1 — возвратный механизм; 2 — защелка крышки ствольной коробки; 3 — ударно-спусковой механизм;

4 — крышка ствольной коробки; 5 — предохранитель-переводчик;

6 — затвор; 7 — ствол со ствольной коробкой; 8 — магазин; 9 — приклад; 10 — диоптрический прицел

Ствол служит для сообщения вращательного движения пули в заданном направлении и с определенной скоростью. Он запрессован в ствольную коробку и зафиксирован от осевого перемещения штифтом. На казенном срезе выполнен паз для помещения выбрасывателя. В нижней части казенного среза на входе в патронник имеется патронный ввод, служащий для направления патрона при досылании.

Ствольная коробка служит для соединения в одно целое всех деталей и механизмов пистолета-пулемета. Она состоит из кожуха, вкладыша и затыльника. Кожух имеет в верхней части направляющие для затвора, а в нижней — направляющую горловину для магазина. В передней части к кожуху приклепан вкладыш. В центральное отверстие вкладыша запрессован ствол, в передней части имеются поперечное отверстие для основания мушки, предохранитель мушки, и пазы для защелки приклада и фиксации крышки ствольной коробки.

В задней части к кожуху приклепан затыльник, предназначенный для ограничения хода затвора. Затыльник снабжен поперечным отверстием для оси приклада с защелкой, пазом для защелки приклада. В верхней части имеются пазы для размещения целика и для защелки крышки ствольной коробки.

К левой стенке ствольной коробки изнутри приклепан отражатель, второй конец которого зафиксирован от поворота осью пре- дохранителя-переводчика.

На правой стенке находится окно под предохранитель-переводчик и лунки для фиксации его положений.

К нижней стенке кожуха приварена спусковая скоба, за которой крепится рукоятка. В нижней стенке имеется окно для спускового крючка. В горловине кожуха за магазинным окном размещена подпружиненная защелка магазина.

Затвор служит для досылания патрона из магазина в патронник, запирания своей массой канала ствола при выстреле, извлечения и удержания стреляной гильзы (патрона), взведения курка, приведения в действие разобщителя и автоспуска, поджатия возвратной пружины при откате (рис. 7).

В передней части затвор имеет чашечку, служащую для упора торца донной части гильзы при выстреле. Справа вверху — паз для размещения выбрасывателя, внизу слева — паз под зуб отражателя, а внизу — досылатель патрона. В затворе расположено центральное сквозное отверстие в котором размещается ударник. Слева вверху находится глухое отверстие, в котором помещается возвратная пружина. На левой стороне затвора находится рукоятка, служащая для взведения затвора, на правой стороне внизу — скос для воздействия на автоспуск. Затвор имеет симметрично расположенные пазы для скольжения по направляющим ствольной коробки. В нижней плоскости затвора имеется выем овальной формы, в который входит останов затвора при постановке предохранителя-переводчика в положение «предохранитель».

Рис. 7. Затвор: 1 —скос для воздействия на автоспуск;

2 — выем для останова затвора; 3 — пазы для направляющих ствольной коробки; 4 — досылатель; 5 — рукоятка; 6 — отверстие для возвратной пружины; 7 — выбрасыватель; 8 — паз под зуб отражателя

Выбрасыватель служит для извлечения патрона и для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем. Выбрасыватель имеет зацеп, которым удерживается гильза (патрон), и отверстие под ось выбрасывателя.

Ударно-спусковой механизм выполнен в виде отделяемого узла и состоит из корпуса, курка, боевой пружины, вилки, упора боевой пружины, спускового крючка с разобщителем, пружины спускового крючка, автоспуска и трех осей (рис. 8). Ударник размещается в затворе.

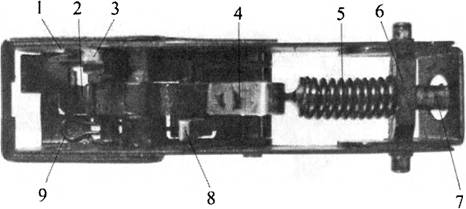

Рис. 8. Ударно-спусковой механизм: 1 —рычаг автоспуска;

2 — спусковой крючок; 3 — автоспуск; 4 — курок; 5 — боевая пружина; 6 — упор боевой пружины; 7 — вилка; 8 — разобщитель;

9 — пружина спускового крючка

Корпус служит для размещения в нем деталей ударноспускового механизма и представляет собой деталь коробчатой формы. В боковых стенках корпуса имеются отверстия под оси ударно-спускового механизма и предохранителя-переводчика. В задней части в правой стенке корпуса имеется наклонное отверстие, а в левой стенке — наклонный паз для размещения цапф упора боевой пружины. Для фиксации осей ударно-спускового механизма служит запорная планка. В нижней стенке корпуса находится окно для спускового крючка.

Курок служит для нанесения удара по ударнику (рис. 9). Курок имеет цапфу с отверстием для оси, выступ боевого взвода и ограничительный выступ для ограничения поворота курка в случае холостого спуска при отделенном от пистолета-пулемета ударноспусковом механизме. Сзади курок снабжен пазом для переднего конца вилки.

ю

Рис. 9. Курок: 1 — штифт; 2 — отверстие для оси; 3 — выступ боевого взвода; 4 — ограничительный выступ

Боевая пружина служит для придания курку кинетический энергии, необходимой для нанесения удара по ударнику. Боевая пружина надевается на цилиндрическую часть вилки.

Вилка служит для передачи усилия боевой пружины на курок. Задняя часть вилки имеет цилиндрическую форму и является направляющей боевой пружины. Передняя часть имеет плоскую форму. На переходе от цилиндрической части к плоской образован упор для переднего торца боевой пружины. На переднем торце вилки имеется полукруглый паз, взаимодействующий со штифтом курка.

Упор боевой пружины служит для создания опоры неподвижному торцу боевой пружины, обеспечивает продольное перемещение и качание вилки при работе ударно-спускового механизма, а также фиксацию задней части корпуса ударно-спускового механизма в ствольной коробке. Упор боевой пружины имеет центральное отверстие для прохода цилиндрической части вилки и симметрично расположенные цапфы. Цапфы упора боевой пружины входят в отверстие и наклонный паз в задней части корпуса ударноспускового механизма. Выступающие концы цапф упора боевой пружины входят в пазы на боковых стенках ствольной коробки, обеспечивая фиксацию задней части корпуса ударно-спускового механизма.

Спусковой крючок служит для управления началом и окончанием стрельбы (рис. 10). Он представляет собой трехплечий рычаг с отверстием под ось.

Рис. 10. Спусковой крючок с разобщителем и пружиной: 1 — спица; 2 — отверстие для оси; 3 — пружина; 4 — ограничительный выступ; 5 — боевой взвод; б — выступ, воздействующий на штифт курка;

7 — разобщитель; 8 — хвост

Плечи рычага образуют боевой взвод, служащий для удержания курка на выступе боевого взвода перед началом стрельбы и при прекращении стрельбы, спицу спускового крючка и хвост спускового крючка, с шарнирно присоединенным к нему разобщителем.

Разобщитель служит для обеспечения одиночной стрельбы и предотвращения спуска курка при недозакрытии затвора. Посредством оси разобщитель крепится к спусковому крючку, имея возможность свободно вращаться. На разобщителе имеется выступ, воздействующий на штифт курка при нажиме на спусковой крючок в режиме одиночного огня, и паз, в который ложится длинный конец пружины спускового крючка.

Пружина спускового крючка служит для возврата в исходное положение спускового крючка и разобщителя. Крепится на одной оси со спусковым крючком, короткий конец отогнут вправо и входит в паз на передней поверхности спускового крючка, длинный конец опирается на разобщитель, средняя петля опирается на дно корпуса.

Автоспуск служит для обеспечения спуска курка и предотвращения выстрела при недозакрытии затвора, когда ведется автоматическая стрельба. Автоспуск состоит из рычага автоспуска и подвижно закрепленного на нем с помощью оси самого автоспуска (рис. 11).

Рычаг автоспуска имеет отверстие под ось ударно-спускового механизма и выступ на переднем конце, опирающийся при работе на ось предохранителя-переводчика.

Автоспуск представляет собой Г-образный рычаг с отверстием под ось, с коротким плечом, воздействующим на штифт курка, и длинным плечом, взаимодействующим со скосом на затворе.

Рис. 11. Автоспуск: 1 — выступ; 2 — длинное плечо; 3 — автоспуск; 4 — короткое плечо; 5 — рычаг автоспуска

Ударник служит для разбития капсюля-воспламенителя. Он имеет спереди боек с ограничительным конусом, определяющим выступание бойка относительно чашки затвора, посредине — стержневую часть плоского сечения.

Возвратный механизм служит для аккумулирования энергии возвратной пружины при откате затвора, возвращения его в крайнее переднее положение и удержания затвора в переднем положении.

Основание возвратного механизма служит для ограничения хода затвора назад. С боковых сторон основание имеет пазы для посадки на направляющие ствольной коробки, рифленые выступы для удобства разборки. К основанию приклепаны упор ударника, служащий для ограничения хода ударника, и направляющая возвратной пружины. Крайний виток возвратной пружины с одной стороны имеет меньший диаметр для фиксации на направляющей.

Рис. 12. Возвратный механизм: 1 — основание; 2 — рифленые выступы; 3 — упор ударника; 4 — направляющая; 5 — возвратная пружина

Предохранитель-переводчик служит для установки определенного вида огня при стрельбе из пистолета-пулемета и для постановки последнего на предохранитель. Он состоит из пружинящего флажка с фиксирующей выдавкой для фиксации в положениях, соответствующих режиму стрельбы, и неподвижно соединенной с ним оси (рис. 13). На оси предохранителя-переводчика имеются фиксирующий выступ для предотвращения осевого смещения предохранителя-переводчика, паз, взаимодействующий с выступом рычага автоспуска, выступ, приводящий в действие останов затвора при постановке пистолета-пулемета на предохранитель, и выем, обеспечивающий свободное движение спускового крючка.

Рис. 13. Предохранитель переводчик: 1 — ось; 2 — паз;

3 — фиксирующая выдавка; 4 — флажок; 5 — фиксирующий выступ; 6 — выем; 7 — выступ

Крышка ствольной коробки служит для защиты от загрязнения деталей и механизмов, расположенных в ствольной коробке. Крышка ствольной коробки имеет с правой стороны экстракционное окно для выбрасывания стреляных гильз, с левой стороны — паз для рукоятки затвора. На верхней плоскости задней части крышки имеется вращающаяся на оси защелка, служащая для крепления крышки.

Прицельное приспособление служит для наведения пистолета-пулемета на цель и состоит из мушки и целика.

Мушка представляет собой резьбовой стержень, ввернутый в цилиндрическое основание мушки, которое плотно посажено в поперечном отверстии вкладыша. Целик выполнен в виде угольника, закреплен на оси в затыльнике ствольной коробки и подпружинен. При откинутом в боевое положение прикладе пружина целика поворачивает в вертикальное положение полку с отверстием диоптра. При складывании приклада в положение «по-походному» приклад своим упором поворачивает целик на 90°, поднимая в вертикальное положение полку с прорезью.

Пистолетная рукоятка и приклад служат для удобства ведения прицельной стрельбы из пистолета-пулемета. Пистолетная рукоятка выполнена из пластмассы, внутренняя полость закрыта заглушкой. Приклад представляет собой тягу с ушками, в которых выполнены отверстия под ось приклада и паз под защелку приклада. В тяге находится упор, служащий для поворота целика при складывании приклада. К противоположному концу тяги приварен затылок приклада, внутри которого перемещается в продольном направлении подпружиненная защелка приклада, фиксирующая его в положении «по-походному».

Магазин служит для размещения в нем патронов и подачи их на линию досылания после каждого выстрела. В пистолете- пулемете применены коробчатые магазины емкостью 20 и 30 патронов. Он состоит из корпуса, подавателя, пружины подавателя, стопорной планки и крышки магазина.

Особенности устройства пистолета-пулемета «Кедр-Б»

Конструкция пистолета-пулемета «Кедр-Б» в целом аналогична основной модификации. Отличия заключаются в следующем:

1. Ствол имеет перфорацию из восьми отверстий для частичного отвода пороховых газов в расширительную камеру. На дульной части ствола расположен паз для фиксации передней втулки глушителя от проворота.

2. Вкладыш ствольной коробки в передней части имеет цилиндрическую поверхность и два кольцевых выступа, служащих для посадки задней втулки глушителя и фиксации расширительной камеры в осевом направлении. Для фиксации расширительной камеры от проворота во вкладыше имеется подпружиненный цилиндрический фиксатор.

3. Расширительная камера представляет собой пустотелый цилиндр с двумя симметрично расположенными выступами в задней части и пазом для фиксатора. В передней части расширительной камеры имеется прилив, в котором расположена подпружиненная защелка.

4. Рулон сетчатый представляет собой цилиндрическую деталь с центральным отверстием, выполненную из металлической сетки. Рулон на стволе фиксируется в осевом направлении за счет упора в переднюю и заднюю втулки. Вся конструкция удерживается на стволе расширительной камерой, соединяемой с вкладышем ствольной коробки выступами и фиксатором.

5. Насадок представляет собой тонкостенную цилиндрическую втулку, внутри которой находится сепаратор — система перегородок, расположенных под различными углами к продольной оси. В задней части насадок имеет втулку с сухарными выступами, служащую для соединения насадка с расширительной камерой, и паз для фиксации насадка. Сепаратор фиксируется в осевом и угловом направлении подпружиненной защелкой.
