Взаимодействие деталей и механизмов заряженного пистолета-пулемета при включениипредохранителя

При переводе предохранителя-переводчика в положение «предохранитель» его ось поворачивается против часовой стрелки (рис. 17).

При этом напротив спускового крючка вместо выема оказывается цилиндрическая поверхность оси переводчика-предохранителя, чем предотвращается поворот спускового крючка, а выступ перемещает останов затвора вверх.

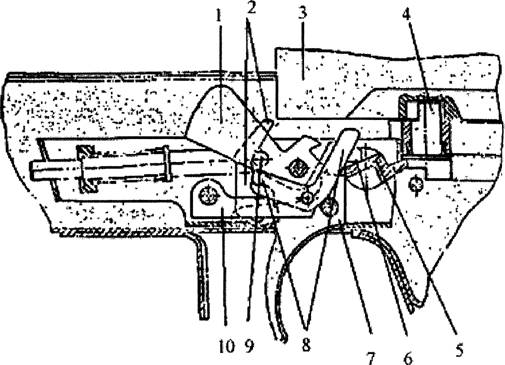

Рис. 17. Положение деталей при включенном предохранителе (курок на боевом взводе): 1 — курок; 2 — разобщитель; 3 — затвор;

4 — останов затвора; 5 — предохранитель-переводчик (в разрезе);

6 — выступ рычага автоспуска; 7 — спусковой крючок; 8 — автоспуск;

9 — штифт курка; 10 — рычаг автоспуска

Предохранитель-переводчик (5) блокирует спусковой крючок (7) и своим выступом удерживает в верхнем положении останов затвора (4). Останов входит в овальный выем затвора (3) и блокирует его.

Неполная разборка пистолета-пулемета производится в следующей последовательности:

— отжать защелку магазина до упора и извлечь магазин из направляющей горловины;

— проверить, нет ли в патроннике патрона, для чего перевести флажок предохранителя-переводчика в положение «одиночная стрельба», отвести затвор в заднее положение и, осмотреть патронник;

— если приклад находится в положении «по-походному», перевести его в боевое положение, нажав на защелку, размещенную в затылке приклада, повернуть его до фиксации в боевом положении;

— отделить крышку ствольной коробки, для чего повернуть защелку крышки на 90° в любом направлении, приподнять задний конец крышки и движением назад вывести передний конец крышки из паза на вкладыше;

— отделить возвратный механизм для чего отжать его вперед до выхода в паз для извлечения затвора, приподнять основание возвратного механизма до выхода из направляющих ствольной коробки и, повернув его на 180° относительно оси возвратной пружины, извлечь возвратную пружину из направляющего отверстия затвора;

— отделить затвор, для чего отвести его за рукоятку в крайнее заднее положение и движением вверх извлечь из направляющих ствольной коробки;

— отделить предохранитель-переводчик, для чего повернуть его по часовой стрелке так, чтобы его флажок занял вертикальное положение, и движением вправо извлечь из ствольной коробки;

— отделить ударно-спусковой механизм, для чего повернуть переднюю часть его корпуса вверх на 45° и движением вперед вывести цапфы упора боевой пружины из пазов ствольной коробки.

Сборка пистолета-пулемета после неполной разборки производится в обратной последовательности:

— присоединить ударно-спусковой механизм: ввести цапфы упора боевой пружины в пазы ствольной коробки и опустить переднюю часть корпуса ударно-спускового механизма до упора в дно кожуха ствольной коробки;

— присоединить предохранитель-переводчик: удерживая флажок в вертикальном положении, вставить его в соответствующие

отверстия кожуха и повернуть против часовой стрелки, зафиксировать его в положении «одиночная стрельба»;

— присоединить затвор: вставить его в пазы направляющих ствольной коробки и продвинуть до крайнего переднего положения;

— присоединить возвратный механизм: ввести возвратную пружину в отверстие затвора и упереть основание возвратного механизма в затыльник ствольной коробки, повернуть основание возвратного механизма на 180° и, сжимая пружину, установить в направляющие ствольной коробки;

— присоединить крышку ствольной коробки: вставить передний конец крышки в паз на вкладыше, задний конец зафиксировать защелкой;

— произвести спуск курка;

— повернуть предохранитель-переводчик в положение «предохранитель»;

— присоединить магазин.

Полная разборка пистолета-пулемета производится в следующей последовательности:

1. Произвести неполную разборку пистолета-пулемета.

2. Разобрать ударно-спусковой механизм, для чего:

— сжать боевую пружину и вывести ее из зацепления с курком; повернуть вилку с пружиной на цапфах упора боевой пружины, отделить боевую пружину с вилкой;

— отжать протиркой или выколоткой длинный конец запорной планки, повернуть ее относительно оси, освободив головки осей ударно-спускового механизма^[1];

— извлекая последовательно оси ударно-спускового механизма, отделить от корпуса курок, автоспуск, спусковой крючок с пружиной и разобщителем.

3. Разобрать затвор, для чего:

— отжать выбрасыватель назад, выколоткой через наклонное отверстие в затворе вытолкнуть ось выбрасывателя; отделить выбрасыватель и пружину выбрасывателя;

— выколоткой вытолкнуть штифт ударника и отделить ударник.

4. Разобрать магазин, для чего:

— утопить фиксирующий выступ стопорной планки в отверстие крышки магазина, сдвинуть крышку несколько вперед (к передней стенке магазина);

— снять с корпуса магазина, удерживая стопорную планку;

— вынуть пружину вместе со стопорной планкой и подавателем из корпуса магазина;

— отделить подаватель от пружины.

Сборку пистолета-пулемета после полной разборки производить в обратной последовательности:

1. Собрать магазин.

2. Собрать затвор:

— вставить ударник в отверстие так, чтобы плоская поверхность с упором для штифта оказалась вверху;

— вставить в отверстие штифт ударника и продвинуть его выколоткой до упора;

— вставить пружину выбрасывателя в отверстие, вставить выбрасыватель в паз, нажать на передний торец до совпадения отверстия выбрасывателя с отверстием в затворе и вставить ось выбрасывателя.

3. Собрать ударно-спусковой механизм:

— приложить пружину к спусковому крючку так, чтобы ее концы легли в соответствующие им места (паз на передней части, шарнир разобщителя), завести спусковой крючок с пружиной в корпус, совместить посадочные отверстия и зафиксировать осью;

— вставить автоспуск в корпус, совместив посадочные отверстия, и зафиксировать осью (ось короткая);

— установить курок в корпус так, чтобы его штифт оказался спереди от разобщителя, совместить посадочные отверстия и зафиксировать осью;

— зафиксировать головки осей, повернув запорную планку до фиксации на головке оси автоспуска;

— завести упор боевой пружины в корпус, повернуть в горизонтальное положение, совместить цилиндрический конец вилки с отверстием в упоре, сжать боевую пружину и, поворачивая вилку с боевой пружиной и упором относительно цапф, совместить паз на переднем торце вилки со штифтом курка. Курок взвести.

4. Присоединить ударно-спусковой механизм.

5. Присоединить предохранитель-переводчик.

6. Присоединить затвор.

7. Присоединить возвратный механизм.

8. Присоединить крышку ствольной коробки.

9. Произвести спуск курка, повернуть предохранитель-переводчик в положение «предохранитель», присоединить магазин.
