Взаимодействие деталей и механизмов пистолета-пулемета при стрельбе одиночными выстрелами
При переводе предохранителя-переводчика в положение «одиночная стрельба» (среднее положение) его ось освобождает спусковой крючок, выступ поворачивается вниз, и останов затвора под воздействием своей пружины опускается, освобождая затвор.
Паз на оси предохранителя-переводчика занимает горизонтальное положение, выступ рычага автоспуска опирается на дно паза, при этом верхний конец длинного плеча автоспуска не взаимодействует с затвором.При отведении затвора в крайнее заднее положение сжимается возвратная пружина, курок поворачивается и перемещает назад вилку, сжимая боевую пружину, при этом одновременно поворачивается упор боевой пружины и меняется направление оси вилки. При движении затвора в заднее положение он поворачивает разобщитель, который, воздействуя на длинный хвост пружины спускового крючка, сжимает пружину. В процессе взведения курка вилка занимает такое положение, при котором усилие боевой пружины создает момент, отжимающий курок вниз. Разобщитель под действием длинного хвоста пружины спускового крючка поворачивается до упора в штифт курка; выступ разобщителя при этом встает под штифт курка. Подаватель магазина под действием пружины подавателя поднимает патроны до упора верхнего, при этом верхний патрон упирается в загиб корпуса магазина и становится перед до- сылателем затвора.
Перемещение затвора назад ограничивается основанием возвратного механизма.
При отпускании затвора возвратная пружина перемещает затвор вперед, затвор досылателем продвигает верхний патрон в патронник. Патрон, скользя по направляющим загибам корпуса магазина, направляющему скосу вкладыша и патронному вводу ствола, входит в патронник и упирается передним срезом гильзы в фиксирующий венчик патронника. Зацеп выбрасывателя заскакивает в кольцевую проточку гильзы. Канал ствола запирается затвором. Очередной патрон под действием пружины подавателя поднимается вверх до упора в нижнюю плоскость затвора.
При нажатии на спусковой крючок хвост спускового крючка, поворачиваясь, поднимает разобщитель, который своим выступом воздействует на штифт курка и выжимает его вверх, преодолевая сопротивление боевой пружины, стремящейся удержать курок в крайнем нижнем положении. После прохождения штифта курка через нейтральное положение (когда ось цапф упора боевой пружины, ось штифта курка и ось курка находятся на одной прямой) боевая пружина начинает разгонять курок. Курок резко поворачивается на оси и ударяет по ударнику. Ударник энергично движется вперед и бойком разбивает капсюль патрона, происходит выстрел.
Под действием давления образовавшихся пороховых газов пуля выбрасывается из канала ствола, а гильза с затвором перемещаются назад. При этом сжимается возвратная пружина; затвор взводит курок и поворачивает разобщитель; гильза натыкается на отражатель и выбрасывается наружу через окно в крышке ствольной коробки; подаватель подает очередной патрон до упора в направляющий загиб корпуса магазина, ставя его перед досылателем затвора.
После удара затвора в крайнем заднем положении об основание возвратного механизма возвратная пружина разжимается и перемещает затвор вперед.
При этом очередной патрон досылается в патронник; зацеп выбрасывателя заскакивает в кольцевую проточку гильзы; разобщитель поворачивается вперед под действием пружины спускового крючка и упирается в штифт курка передней поверхностью; курок отжат боевой пружиной и занимает крайнее нижнее положение (рис. 14).
Для того чтобы пистолет-пулемет был готов к очередному выстрелу, необходимо отпустить спусковой крючок. При этом под действием пружины хвост спускового крючка перемещается вниз, разобщитель под действием пружины спускового крючка поворачивается, и его выступ становится под штифт курка. Пистолет- пулемет готов к производству очередного выстрела.

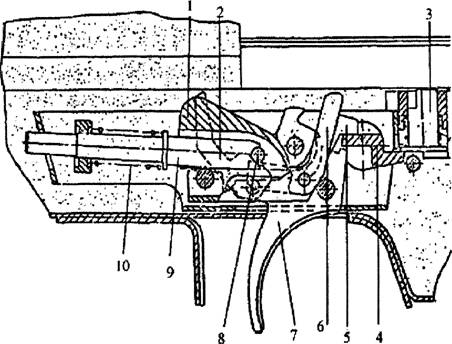

Рис. 14. Положение деталей ударно-спускового механизма при одиночной стрельбе (затвор в заднем положении, спусковой крючок нажат): 1 — курок; 2 — разобщитель; 3 — останов затвора;
4 — предохранитель-переводчик (в разрезе); 5 — рычаг автоспуска;
6 — автоспуск; 7 — спусковой крючок; 8 — штифт курка;
9 — вилка; 10 — боевая пружина
Затвор во время своего хода назад вывел разобщитель (2) из- под штифта курка (8) и взвел курок (1). Направление вилки (9) создает момент силы боевой пружины (10), направленный на удержание курка в крайнем нижнем положении. Предохранитель-переводчик (4) не препятствует нажиму спускового крючка (7) и не воздействует на рычаг автоспуска (5). Останов затвора (3) под воздействием своей пружины находится в нижнем положении и не препятствует движению затвора.
Когда затвор вернется в переднее положение и спусковой крючок будет отпущен, хвост спускового крючка опустится вниз до упора в корпус спускового механизма, выступ разобщителя окажется под штифтом курка.
